吊下用角形棒磁石SSB型

世界発！吊下用角形棒磁石（特許取得）

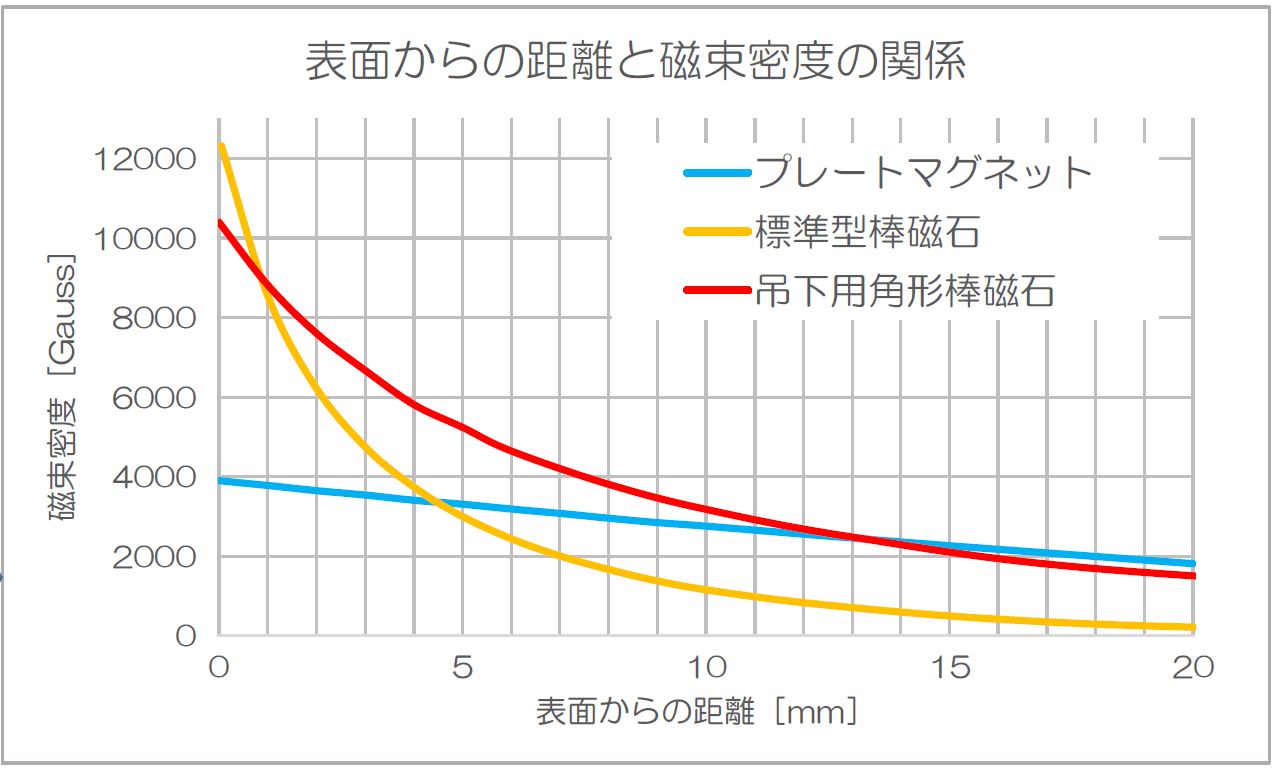

棒磁石は表面磁束密度こそは高いが、磁束線が長く飛ばないために、パイプの表面から数ミリ離れると磁束密度は急激に低下します。そのため、吊下げたり・ぶら下げたりして使用しても効果は大きくありませんでした。
搬送物上に吊下げ、一定の距離を設けても高い磁束密度を維持し、微鉄粉除去用の吊下用角形棒磁石を開発しました。（特許第5865321号）

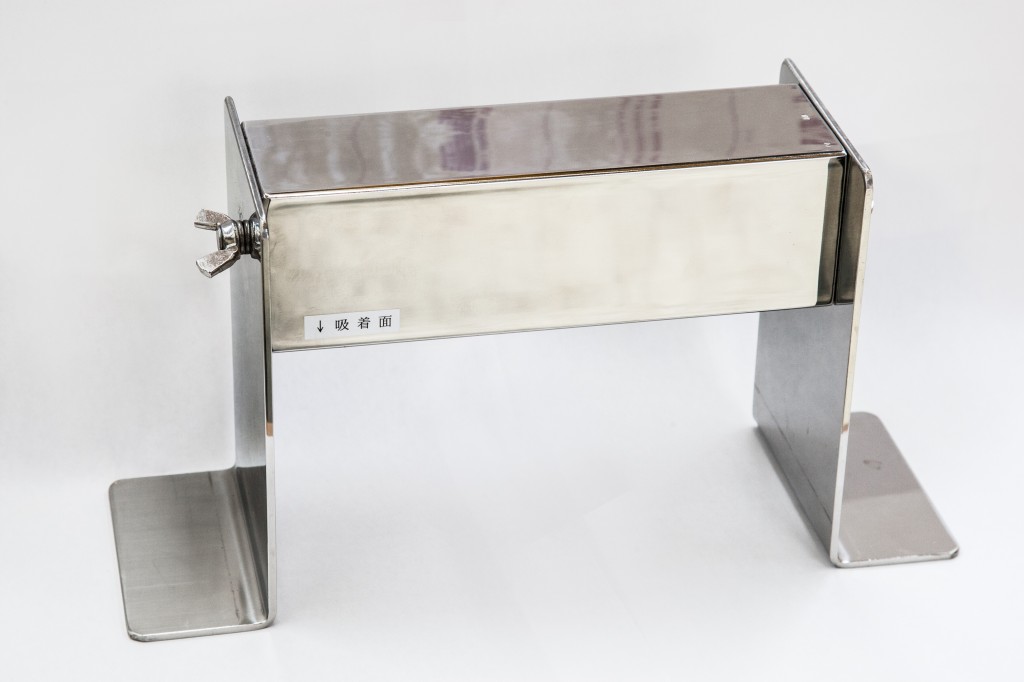

吊下用角形棒磁石

用途・特徴・仕様

＜用途＞

フィルムや箔・紙などの上に吊下げて弱磁性異物を回収します。

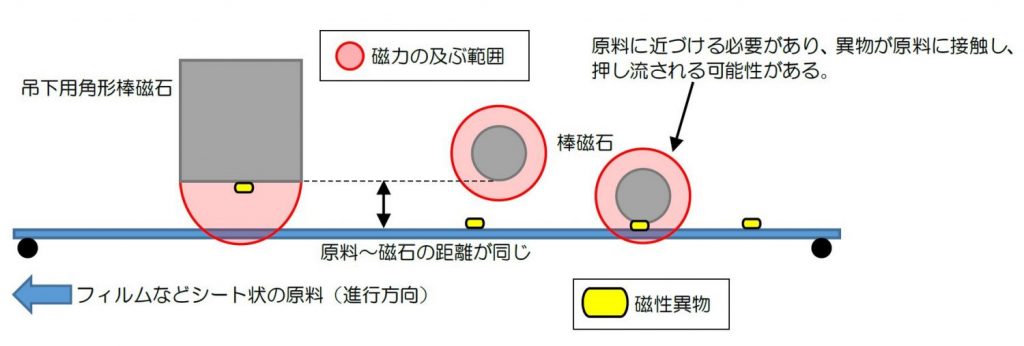

１～１０ｍｍの範囲内で吊下げて異物をキャッチ！

＜特徴＞

①一定の距離を保って除去するために、製品を傷つけることがありません。

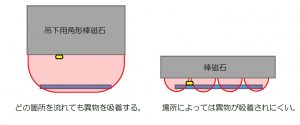

②棒磁石は長さ方向に対し磁力の強弱箇所がありますが、SSB型は長さ方向に対し表面磁力が10000Gauss（1.0テスラ）あるため、どの箇所を通過しても磁性異物を回収します。

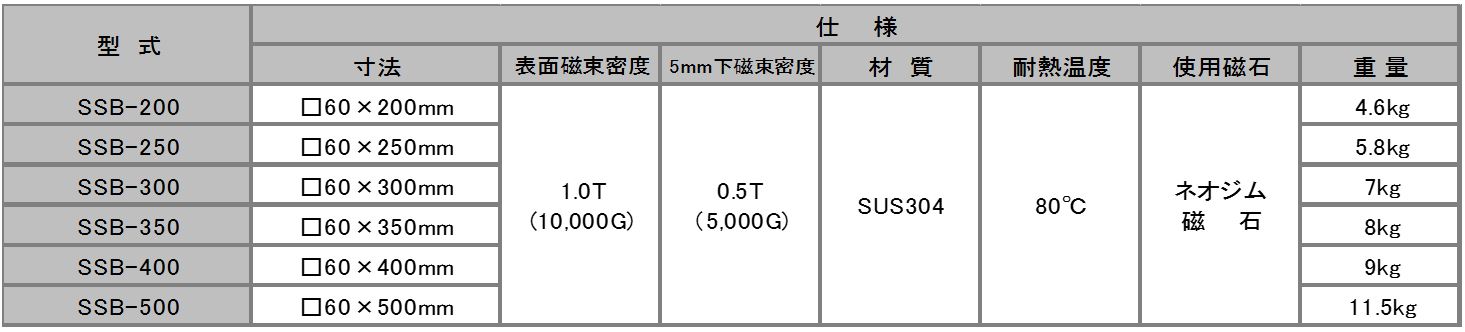

＜仕様＞

①表面磁力10,000Gauss、5mm下にて5000Gauss以上
②パイプ材質：ＳＵＳ304

カタログ・図面

※PDFデータは、右クリック「保存」を選択しますとダウンロードすることができます。

カタログダウンロード

• 棒磁石ダウンロード（585KB）

図面ダウンロード

• ログイン / 会員登録 していただくと、ダウンロードすることができます。
